Перед натяжением пружин необходимо убедиться в том, что защелка храповой муфты заблокирована при помощи штифта (проволоки, гвоздя). После накручивания пружин и проверки балансировки ворот следует извлечь штифт, блокирующий защелку.

В случае если произошло срабатывание храповой муфты при натяжении пружин, для освобождения защелки необходимо провернуть пружину от себя (к стене) на угол, достаточный для освобождения защелки. Защелку отвести к отверстию для фиксирующего штифта в кронштейне храповой муфты и заблокировать при помощи штифта. Произвести натяжение пружин, проверить балансировку ворот и извлечь штифт.

Назначение стопорных колец — предотвратить смещение вала вдоль своей оси при эксплуатации ворот.

Стопорные кольца на гаражных воротах устанавливаются с двух сторон промежуточного кронштейна на расстоянии 1‑2 мм до внутренней обоймы подшипника кронштейна.

На промышленных воротах стопорные кольца устанавливаются с двух сторон промежуточного кронштейна на расстоянии 1‑2 мм до внутренней обоймы подшипника кронштейна. Стопорные кольца также могут быть установлены с наружной стороны боковых установочных кронштейнов, закрепленных к опорным стойкам, на расстоянии 1‑2 мм от обоймы подшипника кронштейна.

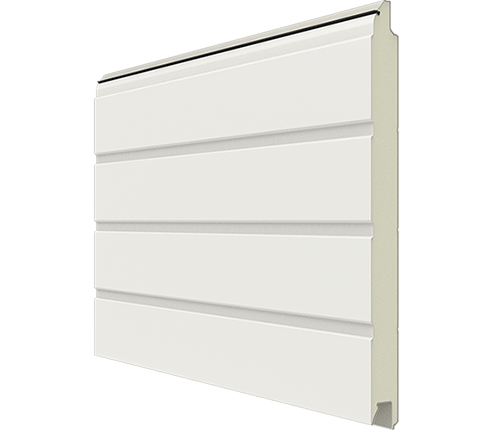

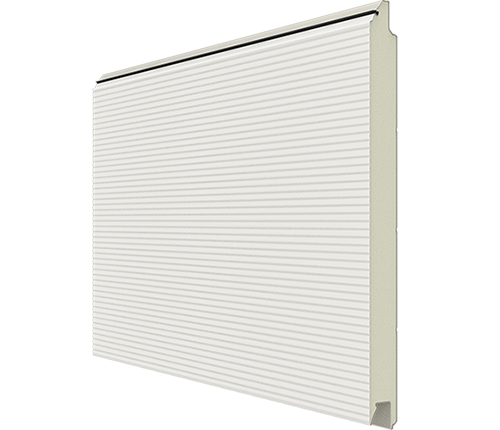

Толщина панелей секционных ворот «АЛЮТЕХ» равна 45 мм. При производстве гаражных и промышленных ворот используется одинаковая панель.

Микровыключатели, отключающие электропривод в случае поломки пружины или обрыва троса, входят в стандартный комплект промышленных ворот «АЛЮТЕХ» и поставляются без дополнительной надбавки к цене.

Однако существуют особенности использования микровыключателей.

• При комплектации промышленных ворот навальным электроприводом Marantec как на кронштейны храповой муфты, так и на нижние кронштейны с устройством защиты от обрыва троса устанавливаются микровыключатели, отключающие электропривод при возникновении аварийной ситуации (поломка пружины, обрыв или уменьшение натяжения троса).
• В случае использования навального электропривода компании Nice микровыключатели устанавливаются только на нижние кронштейны с устройством защиты от обрыва троса. Это обусловлено следующим. При установке навального электропривода Nice на промышленные секционные ворота на кронштейны с предохранительной храповой муфтой микровыключатели не устанавливаются, так как приводы Nice имеют функцию контроля проверки прилагаемого усилия. При поломке пружины срабатывает храповая муфта, которая блокирует торсионный вал, не давая воротному полотну опускаться. При превышении определенного значения прилагаемого усилия для опускания полотна ворот электропривод автоматически отключается.

При покупке откатных ворот ALUTECH Prestige в комплект входит:

• рама ворот (шина, стойки, балка, импост, угловые соединители, соединители, упор, штапики, тросы растяжки, заглушка);

• заполнение;

• комплектующие (роликовые опоры, опорный ролик, поддерживающие ролики, улавливатели и крышки для них, кронштейны для поддерживающих роликов, кронштейны для улавливателей, комплект засова, ручка);

• метизы;

• упаковка.

Опорные ролики, изготовленные из специального стеклонаполненного полиамида, отличаются плавным и практически бесшумным ходом за счет меньшего коэффициента трения. Также полимерные ролики обладают высокой стойкостью к коррозии, поскольку в гораздо меньшей степени подвержены воздействию агрессивной внешней среды.

Lш = A + a + b + (A/3 - 300) + c

Lш - длина шины

A - ширина проема

a,b,c - технологические отступы
